ORAFOL Europe GmbH

| Kod produktu: FD1404-PSA/5-45.7

Oralite FD1404 PSA Taśma odblask SOLAS samoprzylepna do zastos. morskich 5cmx45,7mb

  • Transparentność Kryjąca
z VAT bez VAT
Cena 539,97 zł
rolka
Dostępność:
średnia ilość

Dostarczamy produkt w jednym kawałku

Rolka tego materiału ma 45,7mb

Czas wysyłki: 48 godzin
Dostawa darmowa - Kurier GLS

Zapytaj o produkt

Błyskawiczna wysyłka

Ciesz się szybką realizacją zamówienia

Darmowa dostawa

Zamów za min. 199 zł i skorzystaj
z darmowej dostawy

Zyskaj 10% rabatu

Zapisz się do naszego newslettera i odbierz zniżkę

Kup i zyskaj

10% zniżki na kolejne zakupy - to się opłaca!

Opis produktu
Dane techniczne
Pliki do pobrania
Bezpieczeństwo

Taśma odblaskowa Oralite SOLAS ORALITE® FD 1404-PSA srebrna Imo Flex Personal Safety Tape do zastosowań morskich samoprzylepna na łodzie ratunkowe i kamizelki nadmuchiwane. Dostępna w szer. 5cm, nawój 45,7mb. Ilość 1 rolka.

OPIS


ORALITE® FD 1404 IMO Flex to elastyczna, mikropirymidowa, wysokowydajna taśma odblaskowa przeznaczona do zastosowań morskich. Jej konstrukcja z PVC oraz podkład klejący są specjalnie zaprojektowane do sprzętu nadmuchiwanego. Taśma zapewnia doskonałą widoczność i trwałość, nawet w ekstremalnych warunkach, takich jak kontakt z wodą morską i surowe środowisko morskie. Metalizowana konstrukcja gwarantuje wysoką odporność na ścieranie oraz elastyczność. Ta taśma odblaskowa jest idealna do stosowania na nadmuchiwanych kamizelkach ratunkowych oraz innym sprzęcie morskim (np. nadmuchiwane łodzie) i jest trwale oznakowana symbolem koła sterowego, potwierdzającym zgodność ze standardem.

KLUCZOWE CECHY PRODUKTU

Certyfikacja: Zgodnie ze standardami kamizelek ratunkowych Typ I, z testem przyspieszonego starzenia (750 h)

Zatwierdzenie: Zgodnie z zastosowaniem Typ I IMO Res. MSC.481(102), zastosowaniem Typ II IMO Res. MSC.481(102), oznakowanie MED Koło sterowe / UK Red Ensign

Elastyczna aplikacja: Dostępna jako taśma odblaskowa z podkładem klejącym wrażliwym na nacisk oraz jako gotowe naklejki do aplikacji

Wodoszczelność: Brak ryzyka przenikania wody, idealna do sprzętu nadmuchiwanego

OPIS:


ORALITE® FD 1404 Imo Flex to wytrzymały produkt odporny na warunki atmosferyczne i rozpuszczalniki, zaprojektowany do intensywnego użytkowania w warunkach morskich na zewnątrz. Został specjalnie opracowany do stosowania na urządzeniach nadmuchiwanych, takich jak koła ratunkowe, kamizelki ratunkowe oraz tratwy ratunkowe. Produkt spełnia wymagania specyfikacji amerykańskiego Departamentu Transportu USCG 46 CFR, sekcja 164.018 oraz rezolucji Międzynarodowej Organizacji Morskiej (IMO) A.658(16) Typ I.

Budowa produktu

ORALITE® FD 1404 Imo Flex składa się z elementów retrorefleksyjnych w kształcie sześciennych narożników (mikropirymid), trwale połączonych z elastyczną, gładką i wytrzymałą folią polimerową odporną na warunki atmosferyczne i stabilizowaną UV. Powierzchnie pryzmatów pokryte są aluminiową powłoką metodą osadzania próżniowego, co tworzy lustrzaną powierzchnię na ściankach pryzmatów. Grubość folii nie przekracza 0,410 mm, a produkt dostępny jest z agresywnym klejem wrażliwym na nacisk lub z podkładem tekstylnym.

Zatwierdzenie produktu Rezolucja IMO A.658(16).

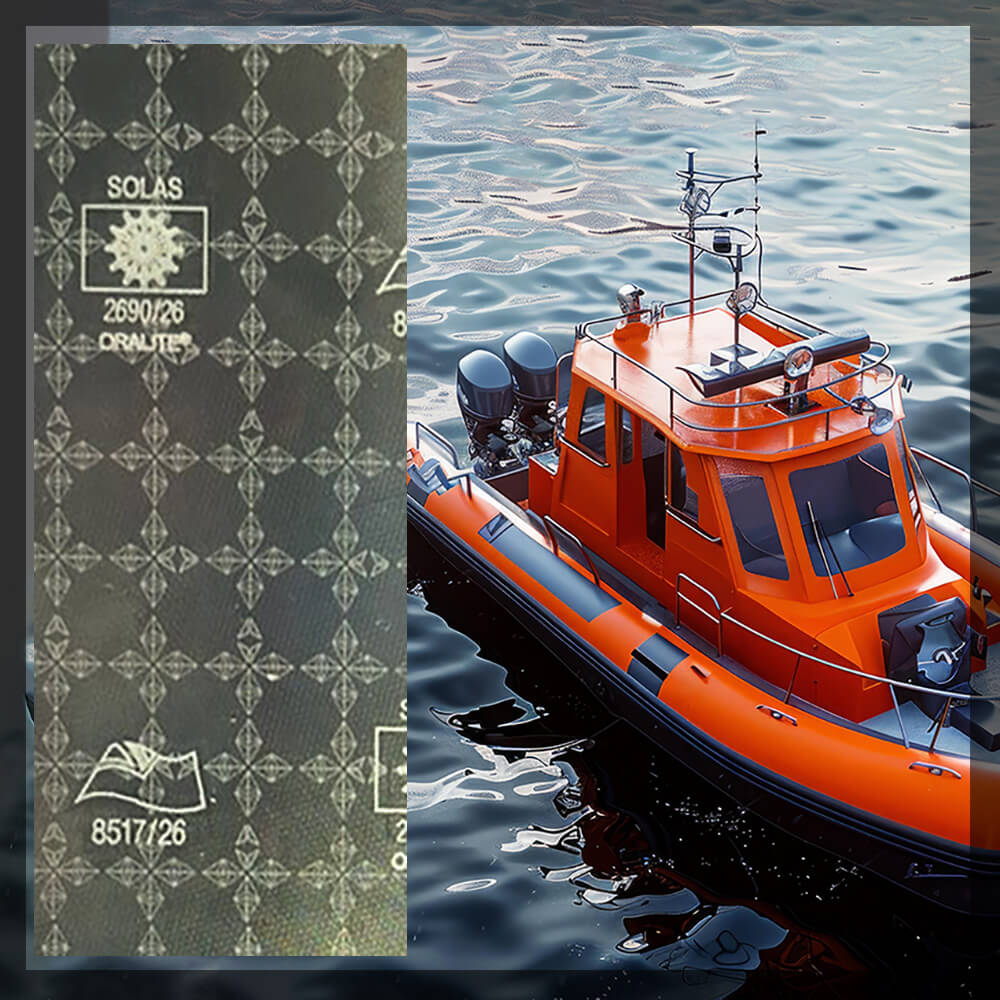

Oznakowanie „Wheel Mark” ORALITE® IMO/SOLAS FD1404 posiada trwałe oznaczenie w postaci steru okrętowego („Wheel Mark”), które umożliwia łatwe rozpoznanie materiału jako produktu o zatwierdzonej jakości.

Kolor ORALITE® FD 1404 Imo Flex jest dostępny w kolorze srebrnym (retrorefleksja w białym świetle). Kolor powinien mieścić się w obszarze określonym przez współrzędne chromatyczności podane w Tabeli 1, mierzone zgodnie z normą CIE Nr 15 i oświetlane standardowym źródłem światła CIE D65 przy geometrii 45°/0° lub 0°/45°.

Retrorefleksyjność Przy oświetleniu źródłem światła CIE A i pomiarze według normy CIE Nr 54, typowy współczynnik retrorefleksyjności (RA) dla ORALITE® FD 1404 przedstawiono w Tabeli 2.

Klej ORALITE® FD 1404 jest dostarczany z klejem wrażliwym na nacisk. Klej chroniony jest warstwą zabezpieczającą (liner), którą należy usunąć przez odklejenie, bez moczenia w wodzie lub rozpuszczalnikach.

Instrukcje aplikacji Pełne instrukcje aplikacji można uzyskać kontaktując się z firmą ORAFOL.

Okres przydatności Produkt musi być użyty w ciągu jednego roku od daty wysyłki. Wszystkie rolki, w tym częściowo użyte, powinny być przechowywane w oryginalnym opakowaniu, ściśle zwinięte. Przechowywać w czystym i suchym miejscu, z dala od bezpośredniego światła słonecznego. Przechowywać w temperaturze 20°C i przy 50% wilgotności względnej.

Tabela 1: Graniczne wartości specyfikacji koloru (w świetle dziennym)

Kolor

Współrzędne chromatyczności*

1

2

3

4

x

y

x

y

x

y

x

y

Silver

0,300

0,270

0,385

0,355

0,345

0,395

0,260

0,310

*) Cztery pary współrzędnych chromatyczności określają dopuszczalny zakres chromatyczności przy pomiarze z użyciem standardowego iluminantu D65, wykonywanym spektrokolorymetrem Hunter LabScan.

Tabela 2 – Retrorefleksyjność

Kąt obserwacji





5°

30°

40°



0,20°

1000

575

150



0,20°

700

400

100



0,50°

160

75

50



1,00°

20

15

10



Wszystkie wartości podane są w jednostkach cd/lux/m².

Uwaga:Wszystkie produkty ORAFOL podlegają starannej kontroli jakości na każdym etapie procesu produkcyjnego, a my zapewniamy, że są one odpowiedniej jakości handlowej i wolne od wad produkcyjnych. Publikowane informacje oparte są na naszych analizach i badaniach i nie stanowią gwarancji właściwości ani nie stanowią żadnej umowy jakościowej. Ze względu na różnorodne możliwości zastosowania produktów ORAFOL i ciągły rozwój nowych zastosowań, kupujący powinien dokładnie rozważyć przydatność i wydajność produktu do danego celu; ponosi on wszelkie ryzyko związane z takim użytkowaniem. Gwarancja nie jest udzielana do celów innych niż wymienione w Karcie Technicznej ani do zastosowań, które nie są przetwarzane zgodnie z instrukcjami przetwarzania ORAFOL. Trwałość produktu końcowego zależy od wielu czynników, w tym między innymi od wyboru i przygotowania podłoża, zgodności z zalecanymi wytycznymi dotyczącymi aplikacji, obszaru geograficznego, warunków ekspozycji oraz konserwacji materiału ORAFOL i produktu końcowego. Wady produktu spowodowane podłożem lub niewłaściwym przygotowaniem powierzchni nie leżą w zakresie odpowiedzialności ORAFOL. Podczas stosowania produktów ORAFOL należy przestrzegać odpowiednich przepisów krajowych. ORAFOL zaleca zapoznanie się z obowiązującymi przepisami lokalnymi i upewnienie się, że produkt spełnia te wymagania. W celu uzyskania dalszych informacji prosimy o kontakt z ORAFOL.

ORALITE® jest zastrzeżonym znakiem towarowym ORAFOL Europe GmbH.





Transparentność

  • Transparentność Kryjąca
  • Długość rolki

  • Długość rolki 45,7mb
  • Certyfikaty i ostrzeżenie bezpieczeństwa

    • Oeko-Tex - posiada certyfikat Oeko-Tex (tekstylia są wolne od szkodliwych substancji chemicznych).
    • IMO A.658(16) rezolucja Międzynarodowej Organizacji Morskiej (IMO) A.658(16).
    • Spełnia wymagania specyfikacji Departamentu Transportu USA (USCG 46 CFR, sekcja 164.018)

    Producent

    ORAFOL Europe GmbH

    Orafolstrasse 1

    16515 Oranienburg, Niemcy
